汽車油封的骨架結構形式及標準厚度規格表
來源：廣東東晟密封科技有限公司 - www.beastiot.com更新時間：2017-01-14
汽車專用油封的骨架的結構形式及標準厚度規格表（參考表1），東晟密封件告訴您汽車油封的骨架結構形式有外露骨架油封、半包骨架油封、裝配式骨架油封及軸套組合式骨架油封的骨架結構形式。
那么，汽車油封的骨架基本厚度都有什么標準規格呢？

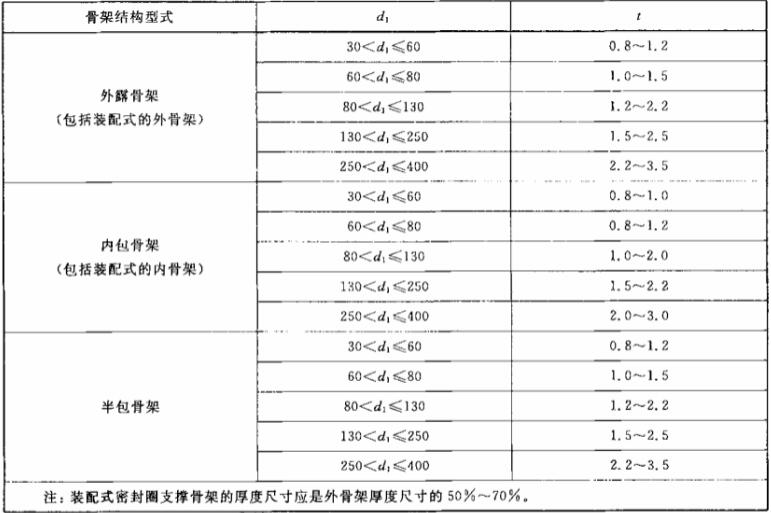

*汽車油封的骨架厚度規格表（單位為MM）
|
骨架結構形式 |
d1 |
t |
|
外露骨架 （外露骨架油封的厚度） |
30<d1≤60 |
0.8-1.2 |
|
60<d1≤80 |
1.0-1.5 |
|
|
80<d1≤130 |
1.2-2.2 |
|
|
130<d1≤250 |
1.5-2.5 |
|
|
250<d1≤400 |
2.2-3.5 |
|
|
內包骨架 （內包骨架油封的厚度） |
30<d1≤60 |
0.8-1.0 |
|
60<d1≤80 |
0.8-1.2 |
|
|
80<d1≤130 |
1.0-2.0 |
|
|
130<d1≤250 |
1.5-2.2 |
|
|
250<d1≤400 |
2.0-3.0 |
|
|
半包骨架 （半包骨架油封的厚度） |
30<d1≤60 |
0.8-1.2 |
|
60<d1≤80 |
1.0-1.5 |
|
|
80<d1≤130 |
1.2-2.2 |
|
|
130<d1≤250 |
1.5-2.5 |
|
|
250<d1≤400 |
2.2-3.5 |
|
|
注：裝配式骨架油封的支撐骨架的標準厚度尺寸應是外骨架厚度尺寸的50%至70%。 |
||
以GB/T 24795<商用車車橋旋轉軸唇形骨架油封之結構、尺寸和公差>為標準。
