汽車油封（密封件）裝配導入角及標準尺寸規格表
來源：廣東東晟密封科技有限公司 - www.beastiot.com更新時間：2017-01-17

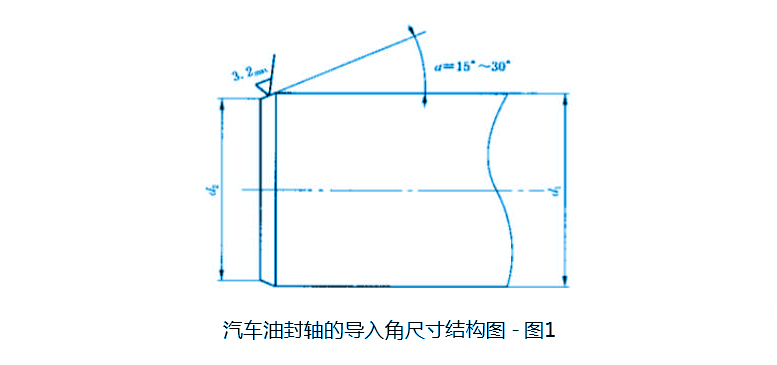

汽車油封（汽車密封件）軸端裝配導入角應符合圖1及表1的規定（GB/T 24795.1-2009商用車車橋旋轉軸唇形油封第1部分：結構、尺寸和公差），東晟密封件告訴您倒角上不應該有毛刺、尖角，Ra應該大不于3.2pm。

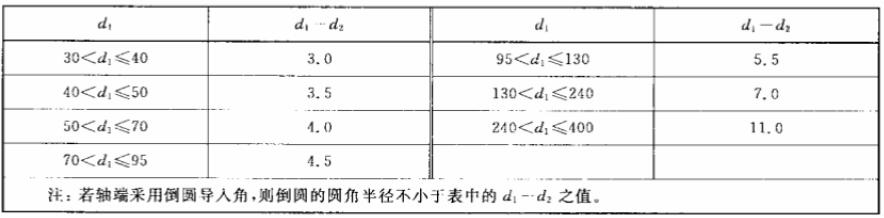

*汽車油封軸的導入角標準尺寸規格表 - 表1（單位為mm）
|
d1 |
d1-d2 |
d1 |
d1-d2 |
|
30<d1≤40 |
3.0 |
95<d1≤130 |
5.5 |
|
40<d1≤50 |
3.5 |
130<d1≤240 |
7.0 |
|
50<d1≤70 |
4.0 |
240<d1≤400 |
11.0 |
|
70<d1≤95 |
4.5 |
|
|
|
注：若汽車http://www.beastiot.com油封的軸端采用是倒圓導入角，測倒圓的圓角半徑不小于表中的d1-d2之值。 |
|||
請參考GB/T 24795.1-2009商用車車橋旋轉軸唇形油封第1部分：結構、尺寸和公差。
