階梯型組合密封件DSD
- 代碼：DSD
- 壓力≤(MPa)：60
- 速度≤(m/s)：15
- 溫度℃：-45/+200
- 材料：NBR/PTFE FKM
- 介質：液壓油、阻燃液、水、氣
- 應用：標準油缸,陶瓷設備,機床,液壓設備,油壓機
- 訂購熱線：400-0087-996
|
-軸用密封圈 階梯型組合密封件DSD |
 |
| 技術參數> Technical Data | ||||
|
壓力> Pressure[Mpa] |
溫度> Temperature(℃>) |
速度 Sliding speed(m/s) |
介質> Medium |
|
|
標準產品 tandard |
60 | -45/+200 | 15 |
液壓油、阻燃油、水、氣 Mineral oil based hydraulic fluids, barely flammable hydraulic fluids, water,air and others. |
| 材料Material |
設計標準或互換 件Standard or can fit the groove |
|||
| O ring & X ring | 滑環slide ring | ISO 7425/1 | ||
| 標準設計Standard | NBR |
PTFE-青銅 PTFE-Bronze |
設計選用時可參考:特瑞堡密封件（Trelleborg公司）PS系列、邁克密封件（Merkel公司）OMKE系列、派克密封件（Parker公司）OG系列、阿斯頓密封件（AS公司）的YAB系列標準。以上資料僅供參考。GB/T 15242.3 | |
|
特殊Special (on request) |
FKM |
PTFE-碳纖維 PTFE-Carbon |
PS14/PS12/PS16, GS55014/GS55012/GS55016 | |
|
本設計是用于改進O圈的動密封并適用于O圈的溝槽 The seal is designed to expand and improve the service parameters of O-Rings and is installed in existing O-Ring grooves. |
| 工作壓力Pressure | 160bar | 200bar | 400bar |
| 擠出間隙Max Gap E | E≤0.6mm | E≤0.4mm | E≤0.2mm |
訂貨范例 Order Example for standard version:
缸徑 Diameter D=100mm
訂貨號 Order Code: DSD100*84.9*6.3
Installation Dimension table based on Metric Size
公制溝槽尺寸(mm)
| 缸徑D H9 | 溝槽底徑d h9 | 槽寬L +0.2 | O型圈線徑d1 | C≥ | R1≤ |
| 8~24 | D-4.9 | 2.2 | 1.8 | 2 | 0.4 |
| 15~48 | D-7.3 | 3.2 | 2.65 | 2 | 0.4 |
| 25~110 | D-10.7 | 4.2 | 3.55 | 3 | 8 |
| 50~140 | D-15.1 | 6.3 | 5.3 | 5 | 1.2 |
| 125~320 | D-20.5 | 8.1 | 7 | 7.5 | 1.6 |
| 330~660 | D-24 | 8.1 | 7 | 8 | 1.6 |
| 670~950 | D-27.3 | 9.5 | 8.6 | 8 | 1.6 |
| 1000~1500 | D-38 | 13.8 | 12 | 8.5 | 2 |
| 密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
階梯型組合密封件DSD
|
階梯型組合密封件DSD產品基本知識 |
|
液壓油缸為什么容易漏油？也許是你的階梯型組合密封件DSD沒選對！高壓油缸總漏油？試試耐壓60MPa的階梯型組合密封件DSD！液壓設備頻繁更換密封？階梯型組合密封件DSD能否降本增效？
你是不是也為液壓設備漏油、密封件不耐用而頭疼？階梯型組合密封件DSD就是為了解決傳統O型圈在高壓高速下易擠出、易磨損的痛點而設計的。它能在高達60兆帕的壓力和15米/秒的速度下穩定工作，適用于從冰冷的-45℃到酷熱的200℃的極端環境。無論是液壓油、水還是氣體，這種由NBR橡膠與PTFE復合材料組合而成的密封件都能有效封堵。對于陶瓷壓機、大型油壓機等設備而言，選擇性能可靠的階梯型組合密封件DSD，是從根源上減少停機風險的務實之舉。
更換密封件后效果不理想？可能是階梯型組合密封件DSD安裝細節沒到位！
再好的密封件，安裝不當也會前功盡棄。階梯型組合密封件DSD的一個突出優勢是，它可以直接安裝于標準的O型圈溝槽中，無需額外加工，極大方便了設備的改進與維修。但安裝時必須嚴格控制擠出間隙，例如在400巴的高壓工況下，間隙要求小于0.2毫米。許多廣東密封件廠家在提供產品時，會附上詳細的公制溝槽尺寸表，精確到槽寬和倒角，確保安裝萬無一失。嚴格按照規范操作，才能讓階梯型組合密封件DSD發揮出設計上的全部性能。
如何避免密封件在極端工況下“罷工”？階梯型組合密封件DSD的材料組合是關鍵！
密封件的失效往往源于材料與環境不匹配。標準的階梯型組合密封件DSD采用NBR丁腈橡膠與填充青銅的PTFE組合，綜合了橡膠的彈性與PTFE的低摩擦、耐磨特性。面對更苛刻的介質或溫度，還可以選擇由耐腐蝕性更佳的FKM氟橡膠與填充碳纖維的PTFE組成的特殊型號。這種靈活的材料組合方案，是廣東密封件廠家針對復雜工業場景提供的重要技術保障。例如，在同時存在高壓和側向力的機床液壓缸中，正確的材料選擇能讓階梯型組合密封件DSD壽命延長數倍。
想一站式解決密封選型難題？不妨關注專業廠家的綜合實力。
選擇密封件，本質上是選擇其背后的技術支持與質量體系。一家優秀的制造商不僅能提供像階梯型組合密封件DSD這樣的成熟產品，更能提供從材料研發、模具設計到售后服務的完整支持。例如，擁有超過20年經驗的專業團隊，能夠為液壓設備、工程機械乃至盾構機等不同領域提供針對性的密封解決方案。長期合作于格力、三一重工等大型企業的廣東東晟密封件廠家，正是憑借其穩定的產品性能與深厚的技術積累，贏得了市場的廣泛認可。
一、性能測試國家標準
GB/T 32217-2015《#液壓傳動密封裝置評定液壓往復運動密封件性能的試驗方法》
這是現行有效的國家標準，專門規定了評定液壓往復運動密封件（如文中提及的DSD）性能的標準試驗條件和方法。 為您文章中關于產品“穩定工作”、“可靠”等所有性能宣稱，提供了國家級的、可驗證的測試方法依據，表明其性能可通過標準流程驗證。
二、行業應用與故障分析
《#工程機械液壓缸導向套靜密封漏油故障分析及其防漏設計要點》
這篇發表于2023年《#工程機械與維修》的期刊文章，詳細分析了液壓缸漏油的成因，并闡述了密封圈材質選用、安裝設計等防漏要點。
為文章中分析的“漏油原因”提供了行業層面的佐證和背景，使問題闡述更具普遍性和專業性。
三、安裝與設計技術參考
《#關于對油缸活塞桿動密封外泄漏的設計改進》
這篇由中國液壓氣動密封件工業協會發布的文章，通過理論計算和實驗，分析了桿密封外泄漏的原因，并指出合理設置密封圈間隙是降低泄漏的關鍵。
為您文中強調的“安裝細節”、“嚴格控制擠出間隙”等安裝要點，提供了來自行業協會的專業技術原理支持，增強了說理性。  |
|

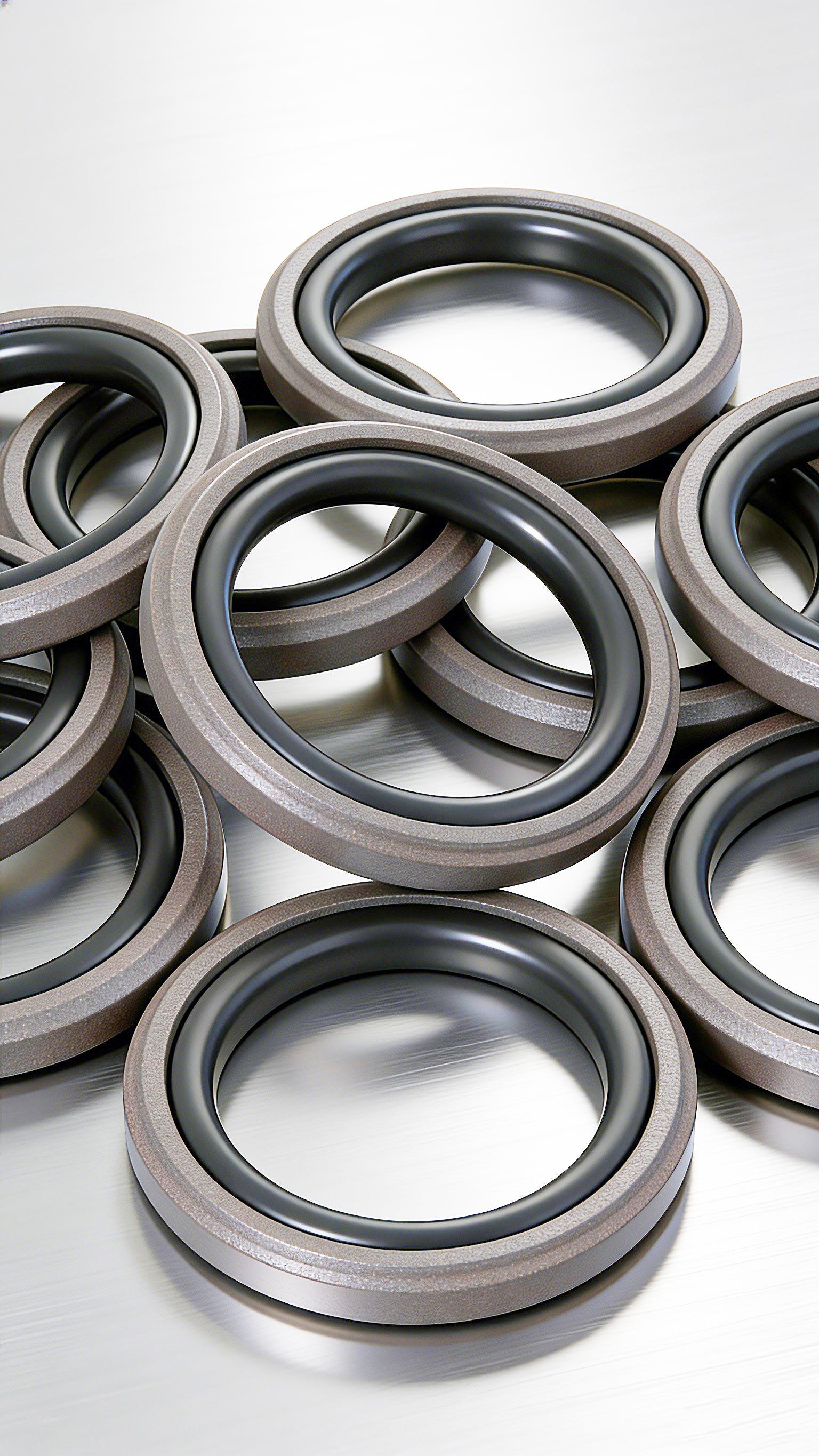

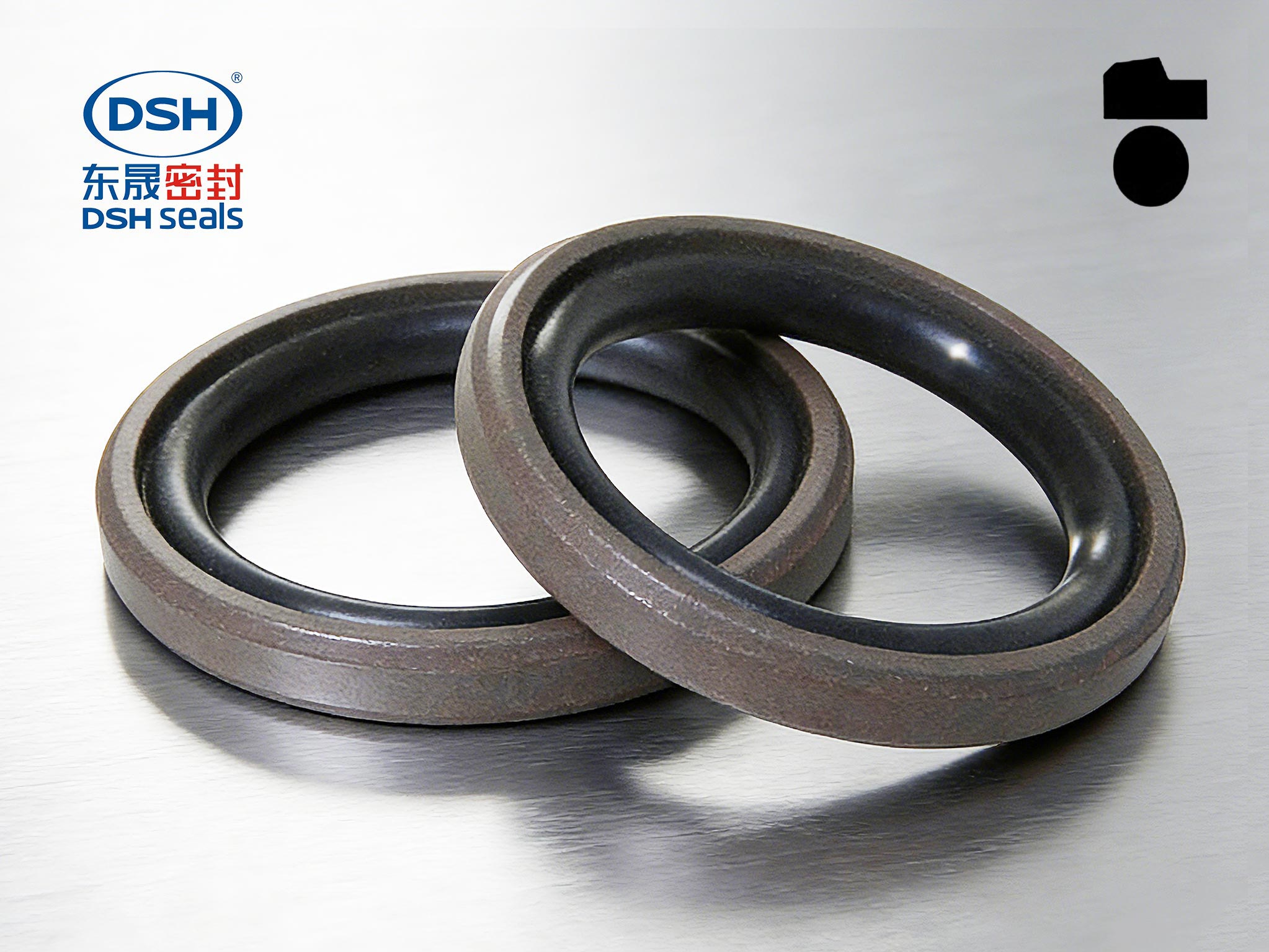

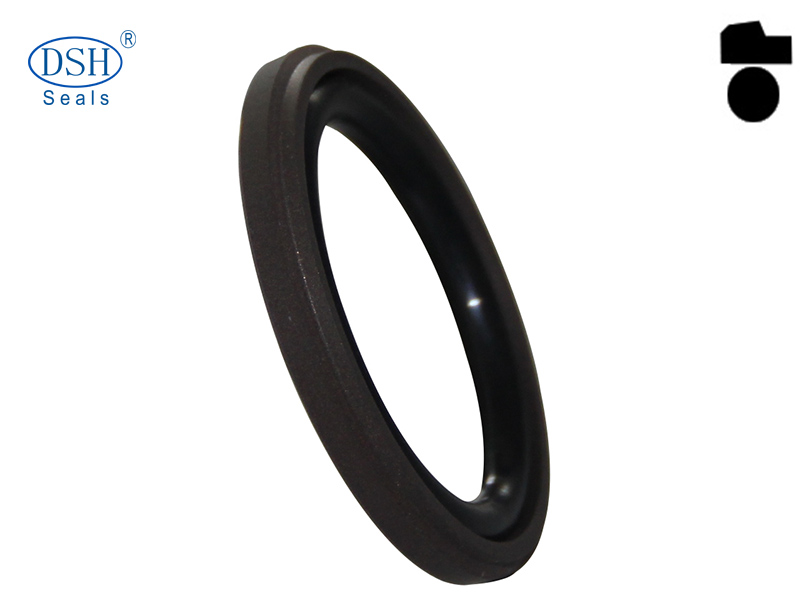

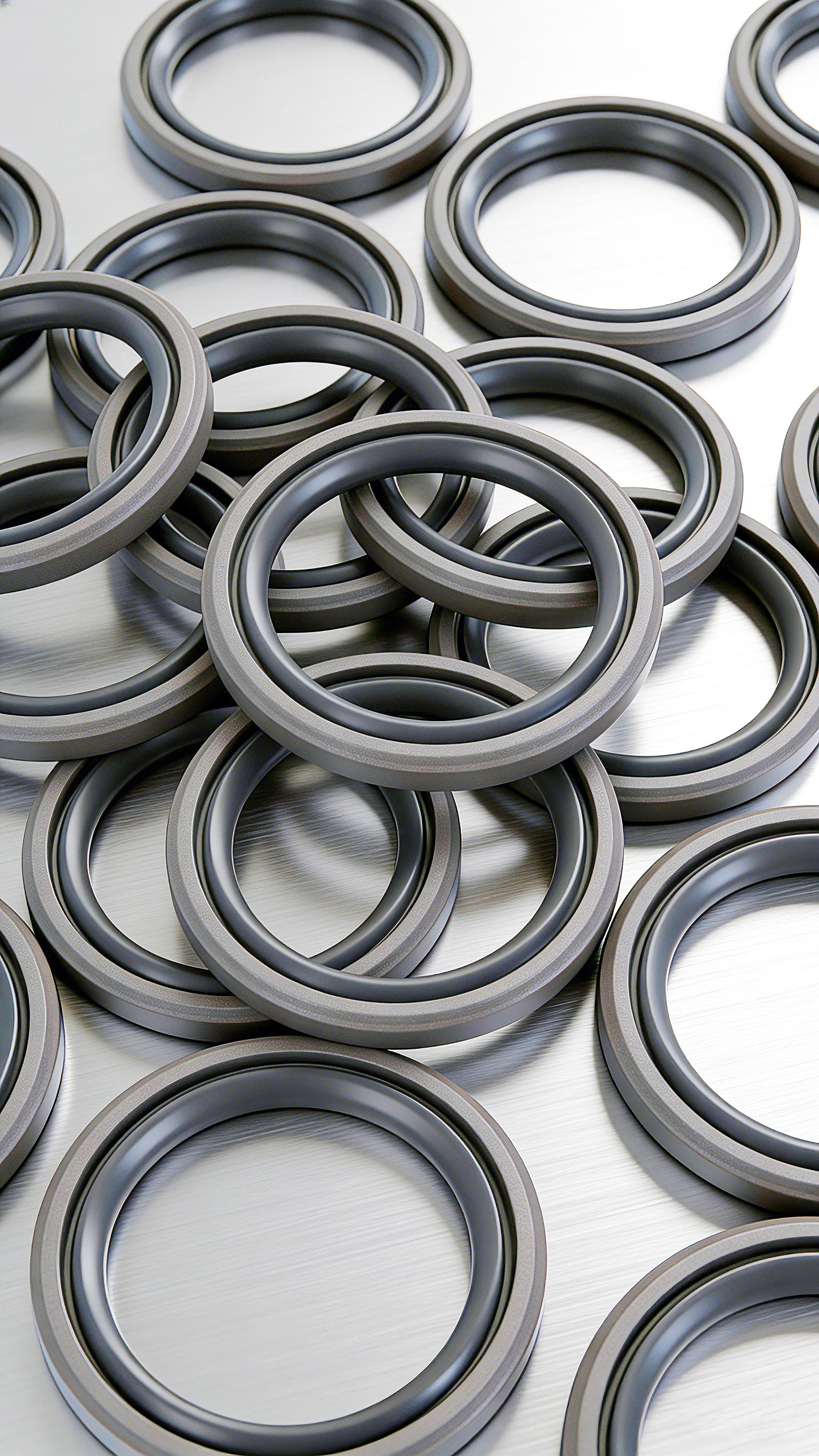

階梯型組合密封件DSD產品圖展示 |
|
|
