您當前的位置：首頁 -> 產品中心

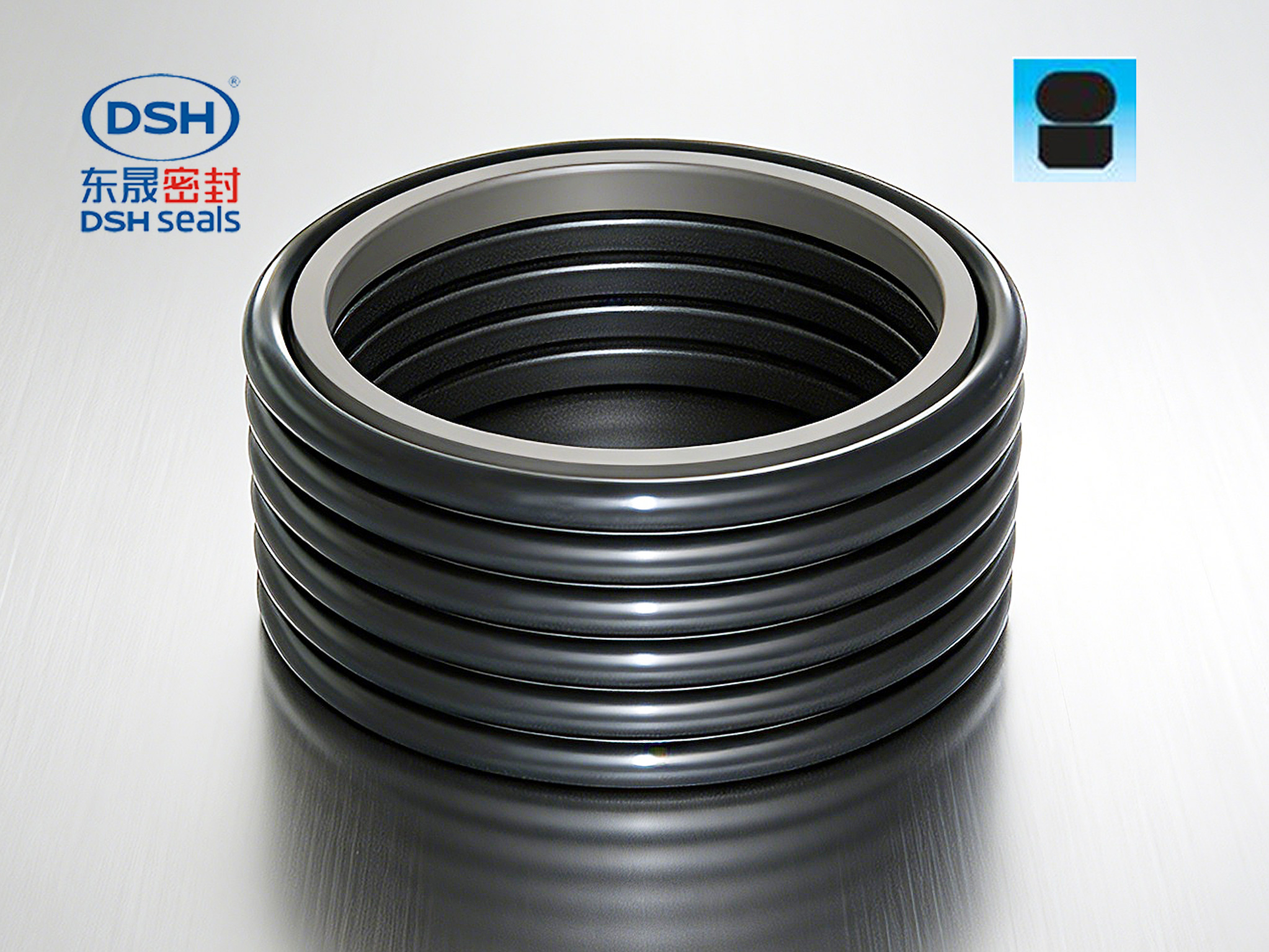

方形組合密封圈

代碼：方形組合密封圈
壓力≤(MPa)：60
速度≤(m/s)：15
溫度℃：-40/+200
材料：NBR/PTFE FKM
介質：液壓油、阻燃液、水、氣
應用：特殊油缸,泵/閥,機床,機器手,伺服機構
訂購熱線：400-0087-996

產品詳情

-軸用密封圈

方形組合

密封圈

-油缸、氣缸行業專用密封圈

方形組合密封圈

工作原理及基本知識

方型組合密封件是截面呈現出方形的密封件，由一個填充聚四氟乙烯制成的滑環和一個提供彈力的橡膠O型密封圈組成。用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處，在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。

124

方形組合密封圈截面圖

技術參數

Technical Data

壓力>
Pressure[Mpa]

溫度>
Temperature(℃>)

速度
Sliding speed(m/s)

介質>
Medium

標準產品
tandard

60

-45/+200

15

液壓油、阻燃油、水、氣
Mineral oil based hydraulic fluids,barely
flammable hydraulic fluids, water,air and others.

材料Material			設計標準或互換件 Standard or can fit the groove
	0圈 0-ring	滑環 Slide ring	ISO 7425/2
標準件Standard	NBR	PTFE-青銅 PTFE-Bronze	GB_T 15242.3
特殊Special (on request)	FKM	PTFE-碳纖維 PTFE-carbon	RG43/RG41/RG45 GS55043/GS55041/GS55045

工作壓力Pressure					160bar		250bar		400bar
擠出間隙Max Gap E					E≤0.6mm		E≤0.4mm		E≤0.2mm

訂貨范例 Order Example for standard version:

軸徑 Diameter d=80mm

訂貨號 Order Code DSI 80*95.1*6.3

Installation Dimension table based on Metric Size

公制溝槽尺寸(mm)

軸徑d h9	溝槽底徑D H9	槽寬L +0.2	0型圈線徑d1	R1≤
3~18	d+4.9	2.2	1.8	0.4
8~36	d+7.3	3.2	2.65	0.4
19~200	d+10.7	4.2	3.55	0.8
38~250	d+15.1	6.3	5.3	1.2
100~400	d+20.5	8.1	7	1.6
250~760	d+24	8.1	7	1.6
650~1500	d+27.3	9.5	8.6	2
1000~1500	d+38	13.8	12	2

如何貯存密封件?

密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。

一、避免高溫

密封件的存放室溫在30℃以下，避免密封件產生高溫老化；

二、避免空氣、塵埃密封件必須存放在密封包裝內，避免和空氣中的水分或塵埃接觸；

三、避免強光照射

密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

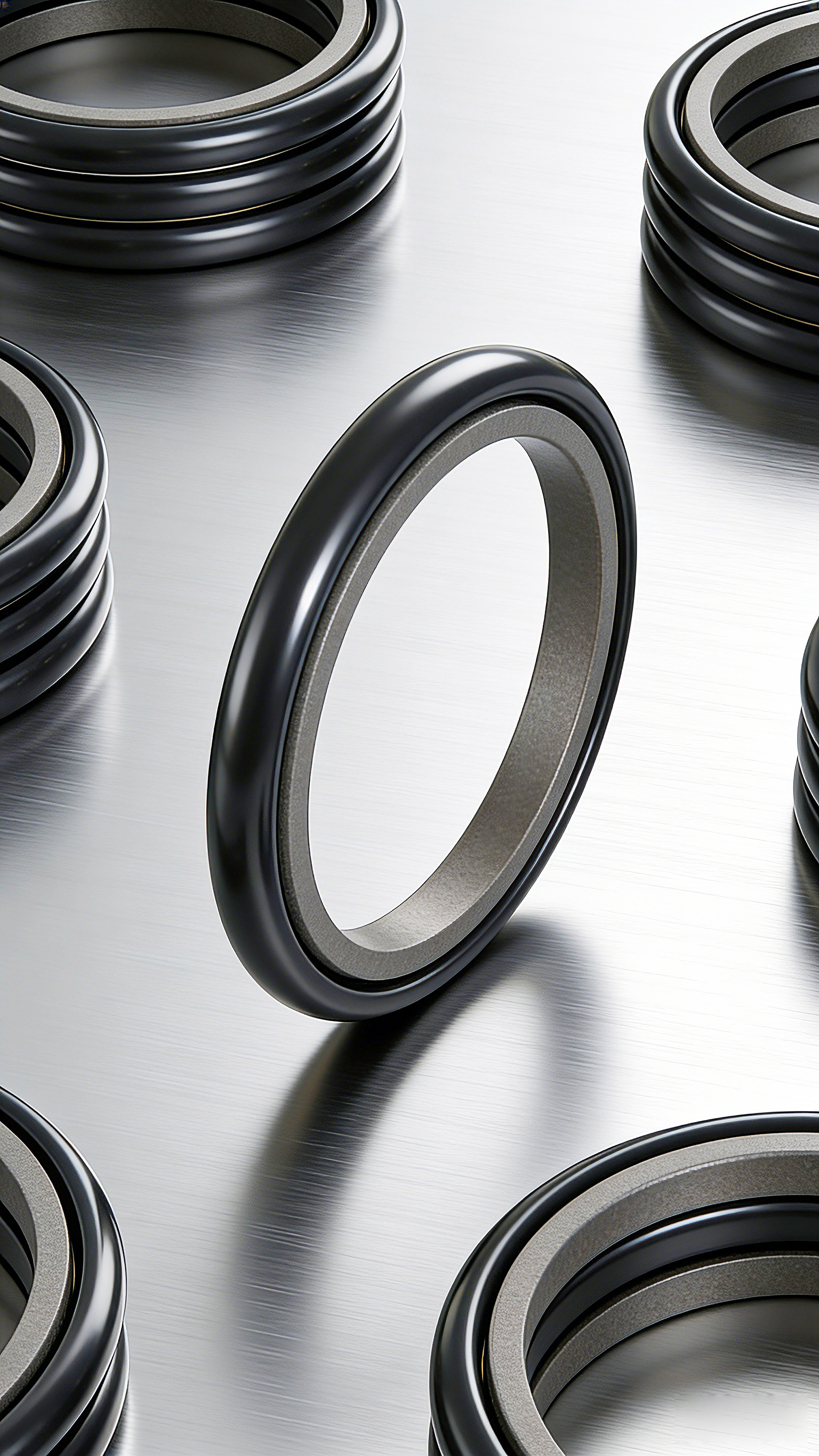

方形組合密封圈：給硬核設備穿上“抗壓”鎧甲？

機床與伺服油缸硬核選擇：方形組合密封圈的材質與性能淺析！

一文讀懂方形組合密封圈：如何應對60兆帕高壓與高速挑戰？

在現代工廠里，那些力氣大、動作快又精巧的機械設備，比如數控機床、機械手、伺服油缸，肚子里都有一套復雜的液壓或氣動系統。要讓這些系統乖乖聽話，不漏油、不串氣，關鍵之一就在于一個叫方形組合密封圈的小零件。你可別小看它，這玩意結構精巧，是專門為對付高壓、高速、冷熱交替這些苛刻工況而生的。它的橫截面像個規整的方框，通常由兩種材料“搭伙”工作：一個是用低摩擦工程塑料做的密封環，負責緊密貼合；另一個是橡膠做的彈性圈，負責提供持續的抱緊力。很多經驗老道的廣東密封件廠家，都擅長生產這種高性能的方形組合密封圈，為各種高端裝備保駕護航。

一、材料“鐵三角”：NBR、PTFE、FKM的黃金組合

一個方形組合密封圈好不好用，一大半看材料搭配。它常用的是“鐵三角”組合：NBR（丁腈橡膠）、FKM（氟橡膠）和PTFE（聚四氟乙烯，俗稱“塑料王”）。PTFE這家伙，摩擦系數極低，自己就能潤滑自己，這讓方形組合密封圈在高速運動時又順又滑，還不怕絕大多數油、水、化學品的浸泡。而NBR或FKM就像個“彈簧”，始終頂著PTFE環，讓它緊緊貼住金屬表面，就算有點磨損也能自動補上。簡單說，NBR性價比高，耐油性好；要是環境溫度高或者有腐蝕性介質，那就得上更耐操的FKM。這種“軟硬結合”的智慧，是方形組合密封圈能干重活的根本。珠三角一帶的廣東密封件廠家，在這方面玩得特別溜。

二、硬核指標：扛住60兆帕，從冷庫到“桑拿房”都能行

這方形組合密封圈可不是樣子貨，它的性能參數很能打。首先就是抗壓能力，設計上能穩穩扛住60兆帕的系統壓力，這壓力相當于好幾個深海海底的壓力，確保它在重型油壓機里也不會被擠扁。其次是溫度范圍，從零下40攝氏度的低溫到零上200攝氏度的高溫，它都能保持性能穩定，這意味著無論是冷庫設備還是高溫生產線，它都能適應。更厲害的是速度，它能跟上每秒15米的往復滑動，這得益于PTFE材料天生的順滑特性。把這些指標放一起，你就明白它為什么能用在那些要求最高的設備上了。要達到這些指標，對廣東密封件廠家的原料和工藝控制都是實實在在的考驗。

三、不挑“吃喝”：液壓油、阻燃液、水、氣全都能對付

方形組合密封圈還有個很大的優點，就是不挑工作介質。歸功于PTFE超凡的化學穩定性，無論是常見的礦物液壓油、難燃的水-乙二醇液、普通的工業用水，還是壓縮空氣，它都能很好地兼容，不會泡發了、腐蝕了或者硬化了。這種“通吃”的特性，給設備設計師省了不少心，減少了備件的種類。所以，你在使用不同液體的機床、必須用阻燃液的鋼廠、或是用氣的自動化設備里，都可能找到它的身影。當然，具體選哪種材料的組合，還得聽聽專業的廣東密封件廠家的建議。

四、用武之地：從機床到機器人，關鍵場合少不了

那么，這厲害的方形組合密封圈都用在哪兒呢？一句話：關鍵的地方。在需要巨大出力的特殊油缸和大型油壓機里，它靠著60兆帕的承壓能力守護系統安全。在追求精確和速度的機床導軌、機械手關節和伺服機構中，它的低摩擦和15米/秒的速度上限，保證了動作既快又準，還省能量。在控制流量壓力的精密泵和閥里面，它防止內部泄漏，確保了控制精度。可以說，它是很多現代高端設備能穩定高效運行的無名英雄。許多和國際大廠合作的廣東密封件廠家，就是這些英雄零件的幕后提供者。

五、怎么選對型號？記住這幾點就行

最后，怎么給你的設備挑個合適的方形組合密封圈呢？把握住幾個關鍵點就行。第一，對壓力，確認你設備的最高工作壓力別超過60兆帕這個坎。第二，看溫度，工作環境的極限溫度要在零下40度到零上200度這個安全區里。第三，算速度，活塞桿的運動速度別高于每秒15米。第四，也是最重要的一點，根據介質和溫度選材料——常用液壓油選NBR基的就行；要是環境溫度高，或者用的是阻燃液等特殊介質，果斷選FKM基的。搞不清楚的時候，直接咨詢靠譜的廣東密封件廠家的工程師，是最省心高效的辦法。
