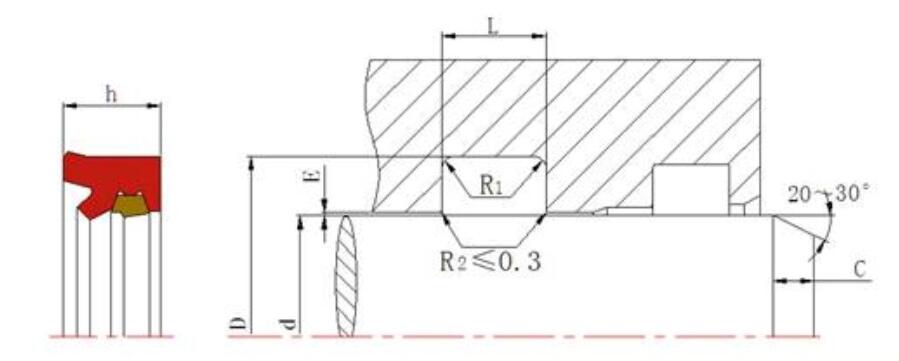

異型同軸密封件DTDI截面結構圖

軸用密封件,異型密封件,異形密封件,進口密封件,聚氨酯密封件,氣缸密封件,油缸密封圈

-同軸密封

異型同軸密封件DTDI

工作原理及基本知識

材料Material

設計標準或互換件
Standard or can fit the groove

彈簧圈Elastic ring

標準件Standard

特殊Special
(on request)

訂貨范例 Order Example for standard version:
缸徑 Diameter D=100mm
訂貨號 Order Code DTDI 100*115*13

6

一、避免高溫

     密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

異型同軸密封件DTDI：保壓與動密封的“專家”！

NBR還是FKM？給方型組合封密封件DSR選材料的實用指南！

別讓高壓和高速拖累精度，聊聊方型組合封密封件DSR的解決方案！

在液壓設備里，有些地方不僅需要零件能跟著一起動（這叫動密封），還得保證壓力能牢牢鎖住，一點都不能往下掉，比如某些機床的夾緊油缸、精密設備的定位機構。這種既要“動得好”又要“守得住”的活兒，普通的密封件常常干不來。這時候，就輪到異型同軸密封件DTDI登場了。它不是一個簡單的圈，而是一對“黃金搭檔”：一個異形階梯狀的PTFE滑環負責與運動部件緊密貼合，一個異形Y狀的彈性體（NBR或FKM）藏在后面，像一根不知疲倦的彈簧，持續給滑環“頂腰”，補償磨損。這種獨特的“同軸”嵌套設計，讓異型同軸密封件DTDI天生就是為動密封而且有保壓要求的場合而生的。許多技術扎實的廣東密封件廠家，比如東莞的東晟密封，都把異型同軸密封件DTDI作為其解決保壓難題的拳頭產品。

一、壓力表現：45兆帕下牢牢鎖住壓力

對于有保壓要求的場合，密封件的第一要?jiǎng)?wù)就是扛住壓力不泄漏。異型同軸密封件DTDI在這方面表現穩健，其設計可承受≤45兆帕的系統壓力。這個壓力水平足以應對大多數中高壓液壓系統的保壓需求。其核心奧秘在于，那個異形彈性體提供的初始預緊力和系統壓力共同作用，使得PTFE滑環的密封唇口始終緊貼配合面，壓力越高，貼得越緊，從而實現了可靠的密封。選擇由經驗豐富的廣東密封件廠家生產的異型同軸密封件DTDI，能確保其在壓力下的穩定表現。

二、溫度適應：-35℃到100℃間的可靠彈性

溫度變化會影響密封材料的彈性，進而影響保壓效果。異型同軸密封件DTDI的工作溫度范圍覆蓋-35℃至+100℃。在這個范圍內，其內部的彈性體能夠保持良好的彈性恢復能力，不會因低溫變脆而失去補償力，也不會因高溫過快老化。這使得異型同軸密封件DTDI能夠適應從冬季車間到常年運行的設備內部等多種環境。一些注重材料配方研究的廣東密封件廠家，通過優化彈性體材料，確保了異型同軸密封件DTDI在寬溫域下的持久彈性。

三、速度與介質：1米/秒下的標準液壓油專精

異型同軸密封件DTDI的設計側重于保壓性能，其適用的運動速度≤1米/秒，這適用于慢速推進或間歇運動的保壓場合。在介質方面，它主要針對標準液壓油進行優化。這種針對性的設計，使得異型同軸密封件DTDI在特定的油液環境中能夠發揮出最佳的密封持久性和穩定性。對于專注于液壓領域的廣東密封件廠家而言，深耕如異型同軸密封件DTDI這類專精型產品，是其服務好細分市場客戶的關鍵。

四、材料科學：NBR/PTFE與FKM/PTFE的針對性搭配

異型同軸密封件DTDI的性能離不開其材料的科學組合。它主要提供兩種配置：NBR（丁腈橡膠）與PTFE（聚四氟乙烯）組合，以及FKM（氟橡膠）與PTFE組合。對于標準液壓油介質，NBR方案具有優良的耐油性和經濟性；若工況溫度偏高或?qū)橘|(zhì)兼容性有進一步要求，則可選擇耐高溫和耐化學性更優的FKM方案。用戶可以根據具體的保壓需求和工況條件，在專業的廣東密封件廠家指導下，為異型同軸密封件DTDI選配合適的材料。

五、廣泛適用：動密封保壓場合的優選方案

顧名思義，異型同軸密封件DTDI的專長領域非常明確，即用于動密封而且有保壓要求的場合。這包括但不限于：需要長時間保持夾緊力的液壓夾具、確保位置不漂移的機床鎖緊缸、以及任何在活塞桿往復運動后仍需維持腔體壓力的特殊油缸。在這些不允許壓力悄悄下降的關鍵地方，異型同軸密封件DTDI的結構優勢就顯得尤為重要。因此，許多面臨保壓設計挑戰的工程師，會傾向于尋找靠譜的廣東密封件廠家來提供成熟的異型同軸密封件DTDI解決方案。

廣東東晟密封科技有限公司（簡稱DSHmf com）是一家生產密封件廠家，總部在廣東東莞的密封件制造企業，成立于2011年。打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司專注生產改性聚四氟乙烯PTFE、動、靜密封等特殊工況的改性聚四氟密封件，超高分子等特種塑料密封圈、管、板材等高分子材料制品等特種高分子材料密封件。通過ISO9001、歐盟ROHS等國際認證及IATF等認證，服務領域覆蓋液壓工程機械、航天等20余個行業 。擁有10+專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為多家倁名企業提供密封系統解決方案生產密封件廠家！

一、產品技術參數

壓力 ≤45 MPa、溫度 -35℃/+100℃、速度 ≤1 m/s、介質：標準液壓油、材料：NBR/PTFE FKM、適用：用于動密封且有保壓要求的場合。

參數與多家制造商（如廣東東晟密封）公布的產品頁面數據一致。 開篇介紹產品后，可說明“其核心參數符合主流制造商規范”。

二、設計參考標準

GB/T 15242.3-2021

《#液壓缸活塞和活塞桿動密封裝置尺寸系列 第3部分：同軸密封件溝槽尺寸系列和公差》。

此國家標準專門規定了同軸密封件（包括異型同軸密封件）的安裝溝槽尺寸與公差，為產品設計、選型與安裝提供了直接的權威依據。

在闡述產品結構或應用時，可提及“其溝槽設計可參考 GB/T 15242.3-2021 等國家標準”。

三、材料國家標準

GB/T 3452.5-2022

《#液壓氣動用O形橡膠密封圈 第5部分：彈性體材料規范》。

此標準為異型同軸密封件DTDI中使用的NBR（丁腈橡膠）、FKM（氟橡膠） 等彈性體材料的性能要求與試驗方法提供了國家層面的規范框架。

在分析材料部分，可指出“其中彈性體材料的性能可參照 GB/T 3452.5-2022 進行評價”。

四、PTFE材料規范

B/T 8873-2023

《#機械密封用填充聚四氟乙烯和聚四氟乙烯毛坯 技術規范》。

此行業標準為異型同軸密封件DTDI中關鍵的PTFE（聚四氟乙烯）密封環的材料質量、技術要求與檢驗方法提供了標準參照。

在說明PTFE滑環優勢時，可補充“其PTFE材料符合 JB/T 8873-2023 等行業規范”。

五、性能試驗參考

GB/T 13871.4-2023

《#密封元件為彈性體材料的旋轉軸唇形密封圈 第4部分：性能試驗程序》。

此現行國家標準詳細規定了彈性體密封圈的動態、低溫等性能試驗方法，為評估異型同軸密封件DTDI在運動狀態下的密封耐久性提供了權威的測試方法參照。

在論述其動態密封可靠性時，可提及“其性能測試方法可借鑒 GB/T 13871.4-2023 等國家標準”。

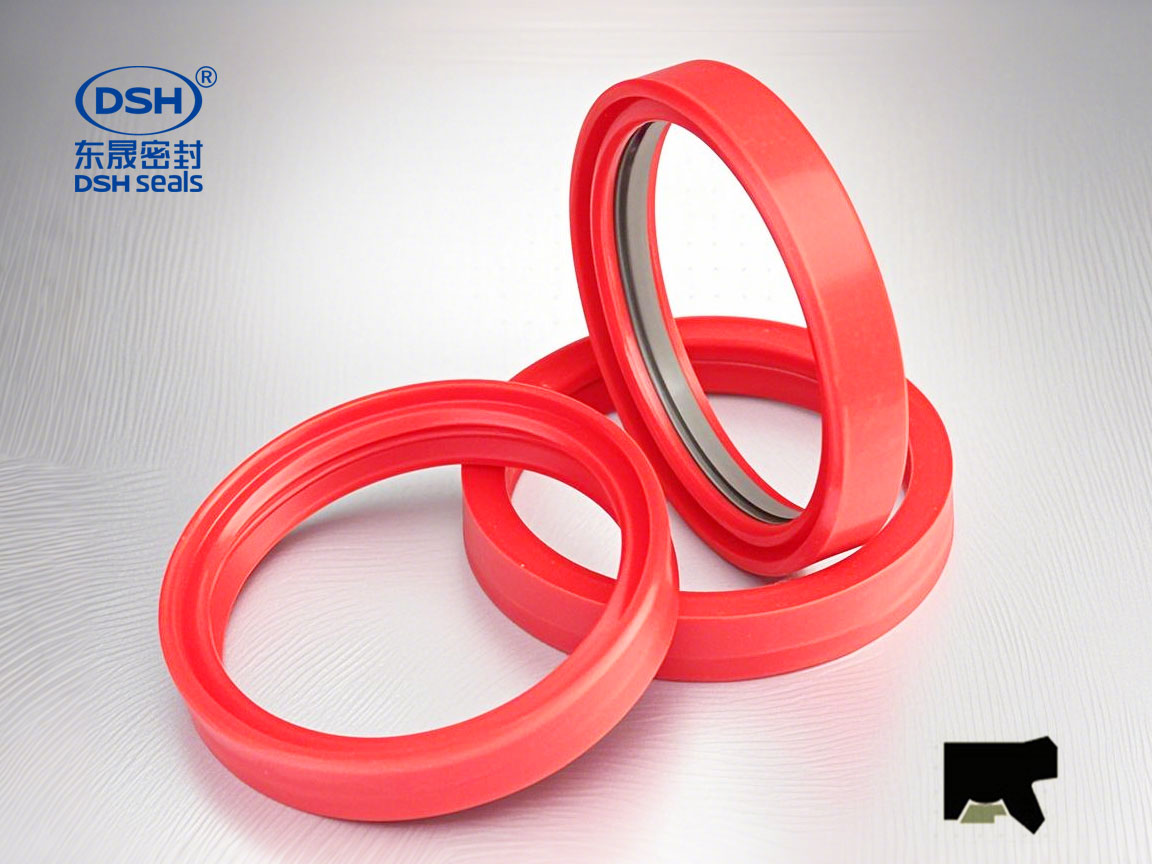

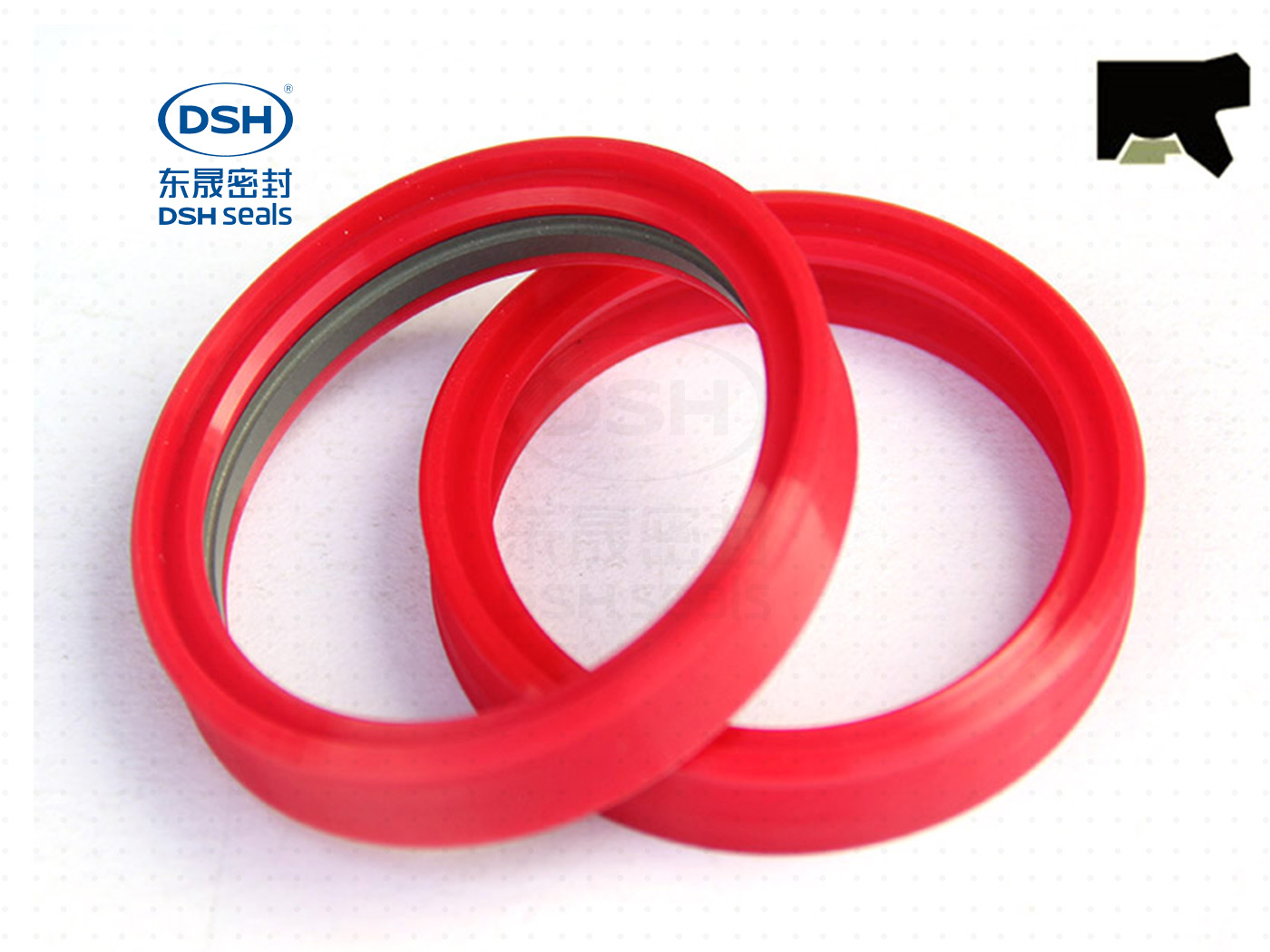

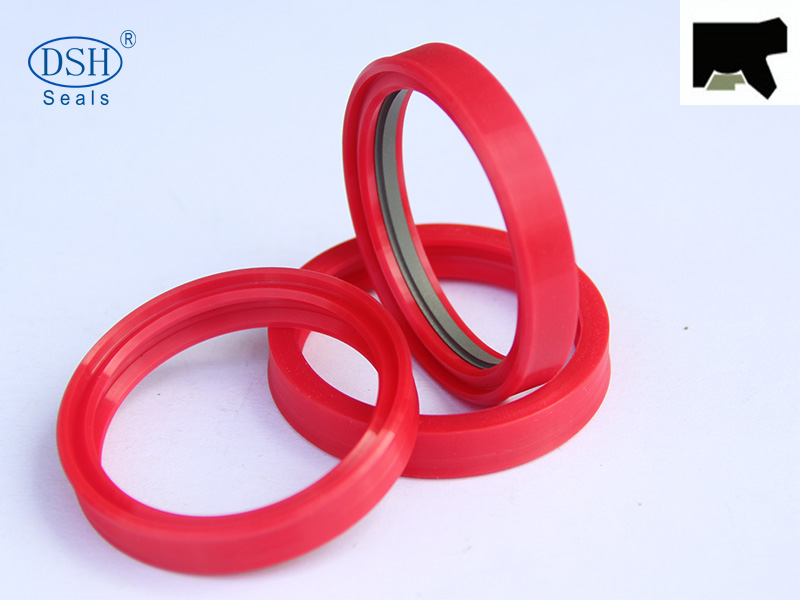

異型同軸密封件DTDI產品圖展示
