盾構機密封圈

工作原理及基本知識

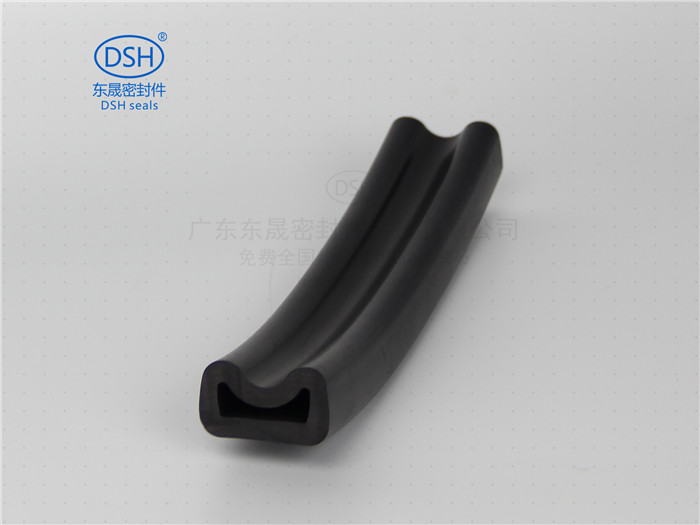

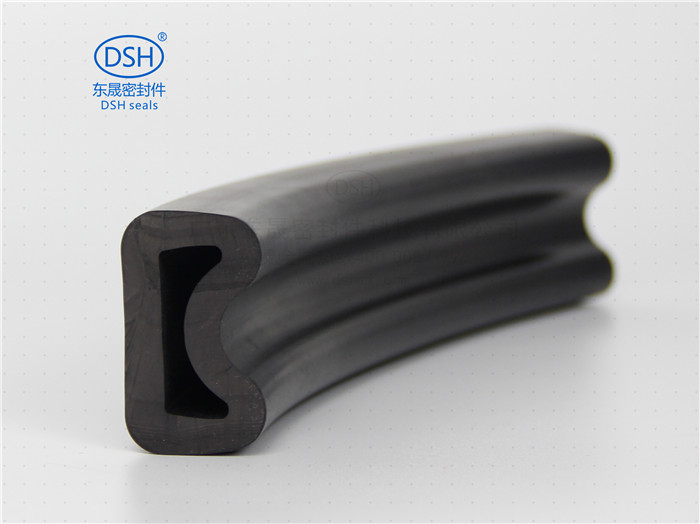

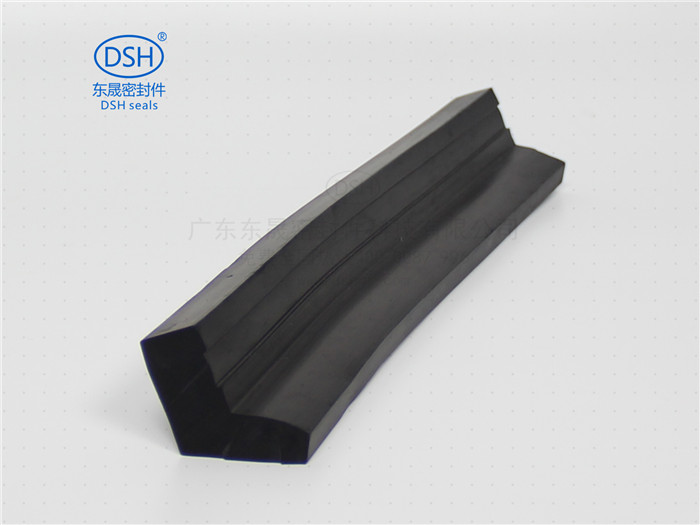

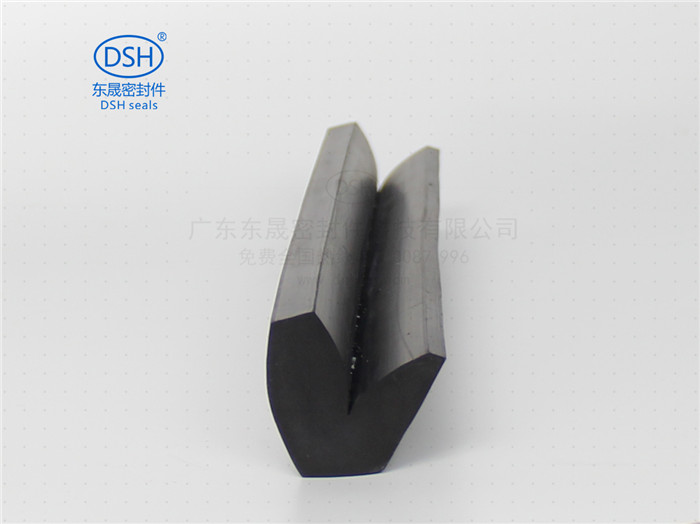

盾構機密封圈產品圖展示

密封件,盾構機密封件,盾構機密封圈

材料Material

設計標準或互換件
Standard or can fit the groove

訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

一、避免高溫

     密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

隧道主驅動系統用盾構機密封圈：隧道掘進的關鍵部件解決方案！

在隧道工程的核心裝備——盾構機中，盾構機密封圈（dshmfcom dshmfqcom）是確保其主驅動等關鍵部位在各種極端工況下穩定運行的核心密封元件。這類盾構機密封圈直接面對地下復雜的水土環境，其性能關乎整個工程的安全與效率。本文所探討的盾構機密封圈（代碼Dsh）采用三元乙丙橡膠（EPDM） 材料制造，專門設計用于以水為介質、承受高壓的盾構機系統，其技術參數包括工作壓力≤60兆帕（MPa），工作溫度范圍為-30℃至+140℃。

一、核心材料特性：EPDM的卓越適應性

盾構機密封圈的優異性能，根基在于其材料——三元乙丙橡膠（EPDM） 的獨特分子結構。這種材料為盾構機密封圈帶來了出色的耐候性、耐臭氧老化性和耐熱性。更為關鍵的是，EPDM材質對水、弱酸弱堿等極性介質具有良好的抵抗能力，這與以水為主要介質和冷卻劑的盾構機工作環境高度匹配。研究表明，在隧道防水領域，EPDM已因其持久的防水能力和耐久性，成為主流的彈性密封材料。因此，采用EPDM的盾構機密封圈能夠在潮濕、多變的隧道環境中長期保持彈性與密封完整性，為盾構機提供可靠保障。

二、關鍵性能參數：應對極端工況的能力

盾構機密封圈的設計必須滿足盾構掘進過程中產生的高壓與溫度波動。此類盾構機密封圈可承受高達60 MPa的系統壓力，這要求其具備極高的機械強度和抗擠出能力。在溫度方面，其穩定的工作窗口介于-30℃到+140℃之間，確保了無論是在寒冷地層還是因機械摩擦產生熱量的情況下，盾構機密封圈都能維持性能。有限元研究也表明，在典型的盾構機工況下，密封結構的接觸壓力能夠始終高于介質壓力，從而保證密封的有效性。這些性能通常需要通過專業的水下耐壓密封測試來驗證，包括壓力承受能力、泄漏率等一系列嚴格檢測。

三、應用場景與核心功能

在盾構機上，盾構機密封圈主要應用于主驅動系統這一核心部位。主驅動負責驅動刀盤旋轉掘進，其密封系統必須隔絕外部富含泥沙、雜質的高壓泥水，同時防止內部潤滑油脂的泄漏。在此處工作的盾構機密封圈，其核心功能是構建一個動態的、絕對可靠的密封屏障。它不僅能靜態封堵高壓水，還能在盾構機主軸低速旋轉或存在微小竄動時，持續保持密封面的緊密接觸，防止任何介質的相互侵入，從而保護主驅動內部昂貴的軸承和齒輪系統免受損壞。

四、選型與考量要點

為特定盾構機工程選擇合適的盾構機密封圈是一項系統工程，需要綜合考量多項因素。首要的是介質兼容性，本例中的盾構機密封圈專為水介質設計。其次，工程規劃的最大水土壓力決定了密封圈必須能承受≤60 MPa的工作壓力。再者，隧道沿線的地質溫度及設備工作溫升，要求密封圈材料在-30℃至+140℃的范圍內性能穩定。此外，盾構機主驅動的運動形式（如旋轉速度、偏擺量）以及密封圈的安裝空間（溝槽尺寸）也是精確選型不可或缺的要素。正確的選型是確保盾構機密封圈發揮設計壽命、保障盾構機無故障運行的關鍵。

東晟密封件（dshmf.com dshmfqcom）創立于1992年，32年來專注密封技術創新，組建10+余人博士團隊，打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司通過ISO9001、IATF等認證，擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為三一重工、中石油、比亞迪、格力等倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。

一、核心材料特性

1、EPDM材料具有優異的耐候性、耐熱性及對水介質的抵抗能力。SAE AMS 7361B

這是航空液壓系統密封件用EP橡膠的材料規范，權威地證明了該類橡膠在耐低溫（-55°C）、耐磷酸酯液壓油等方面的優異性能，可作為EPDM材料高端應用的佐證。

2、材料在寬溫域下保持性能穩定。DIN EN 549:2023

該標準針對燃?xì)庠O(shè)備的橡膠密封材料，建立了基于溫度范圍（-40°C至+150°C）和硬度的分類體系，為評估密封材料在極端溫度下的適用性提供了通用框架。

二、關鍵性能參數

1、密封圈需滿足高壓（≤60 MPa）和動態工況下的密封需求。GB/T 6556-2024

此為國家現行基礎標準，規定了機械密封的型式、主要尺寸和材料，是支撐高壓動態密封設計、制造和檢驗的通用依據。

2、產品需要規范的型號編制以便選型。GB/T 10444-2024

該標準統一了機械密封產品的型號編制方法，有助于實現您文中提到的“Dsh”等產品代碼的標準化表述。

三、應用場景與功能

主驅動密封是盾構機最核心的部件之一，關乎設備壽命與施工安全。

《盾構掘進機用橡膠密封件》（制定中）

該正在制定的國家標準項目明確指出主驅動密封的關鍵地位，其“目的意義”部分與您文章的核心論述完全一致，是強有力的行業共識證明。

四、選型與考量

需綜合考慮介質、壓力、溫度、運動形式及安裝空間。

JB/T 11289-2025

這是關于“干氣密封”的機械行業標準，雖然介質不同，但其系統化的技術規范思路（涵蓋設計、制造、檢驗）可為復雜工況下的密封選型與工程應用提供方法論參考。
