V型密封圈

工作原理及基本知識

材料Material

設計標準或互換件
Standard or can fit the groove

訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

一、避免高溫

     密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

食品機械高壓往復運動V型密封圈的可靠密封方案！

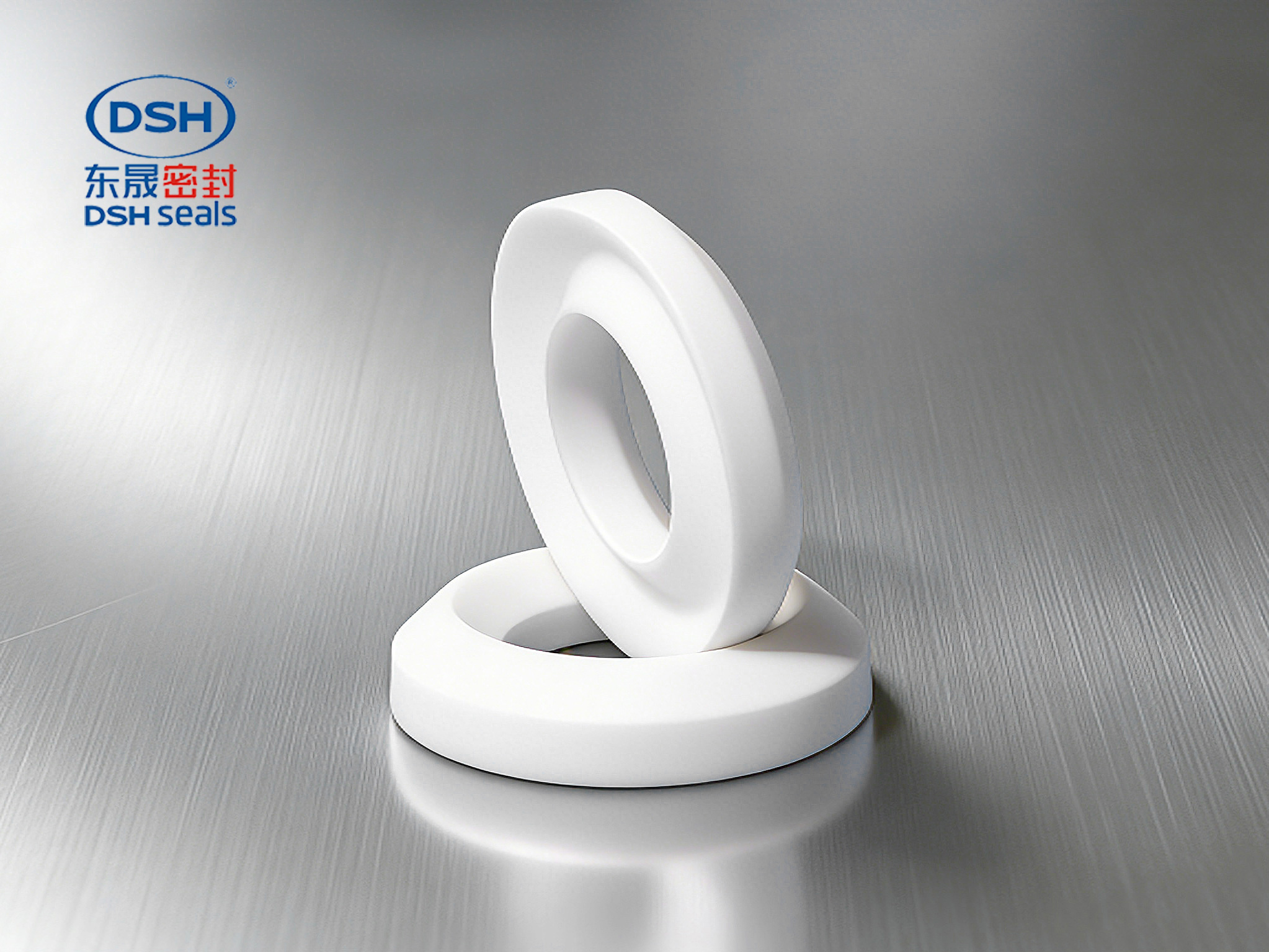

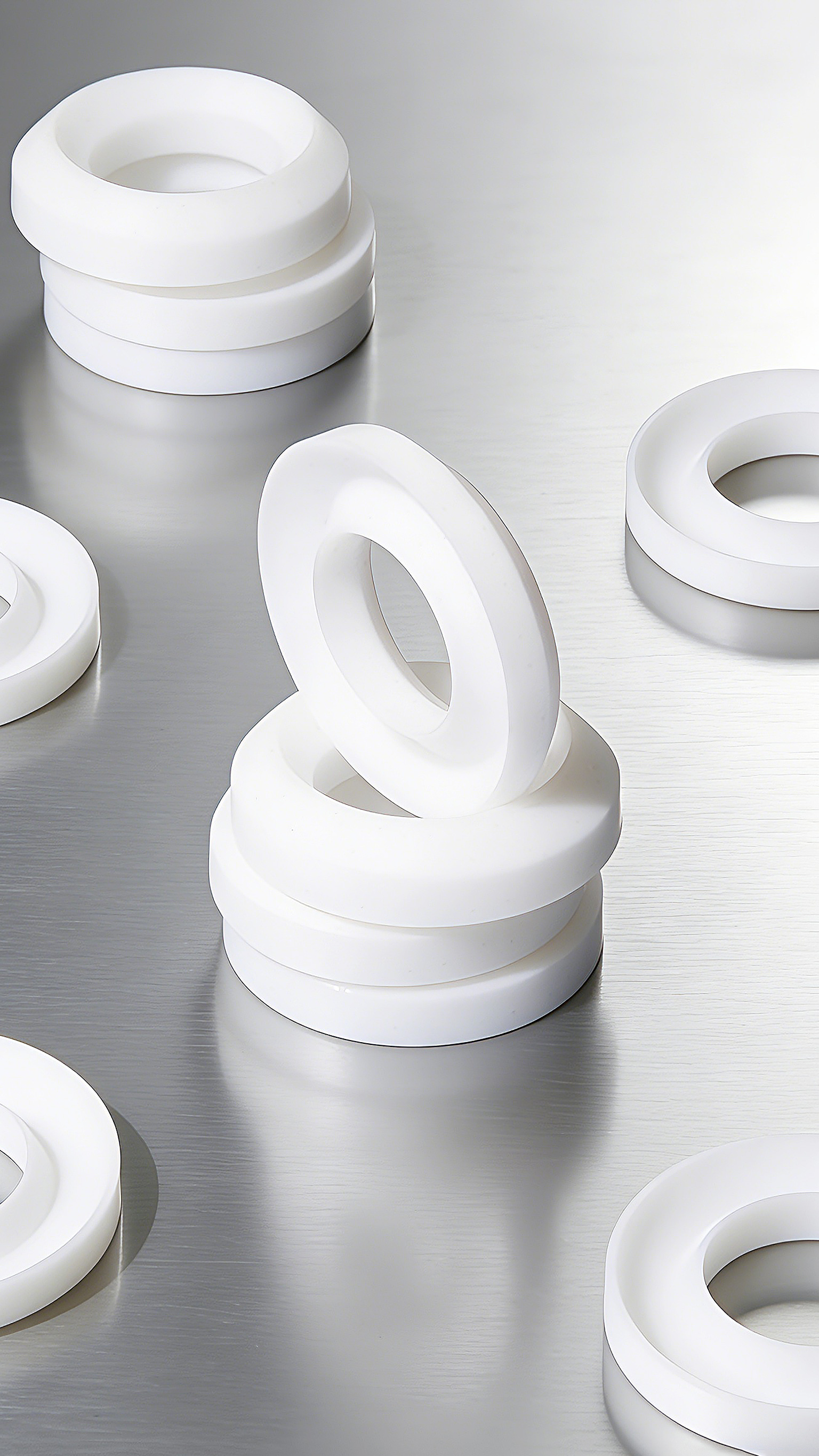

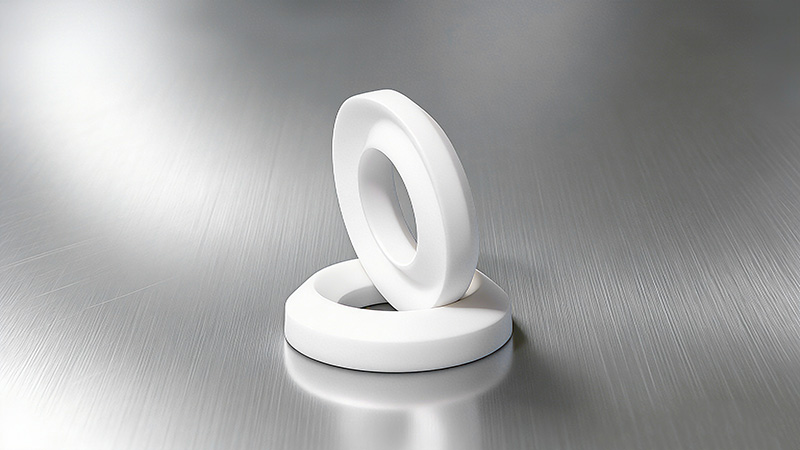

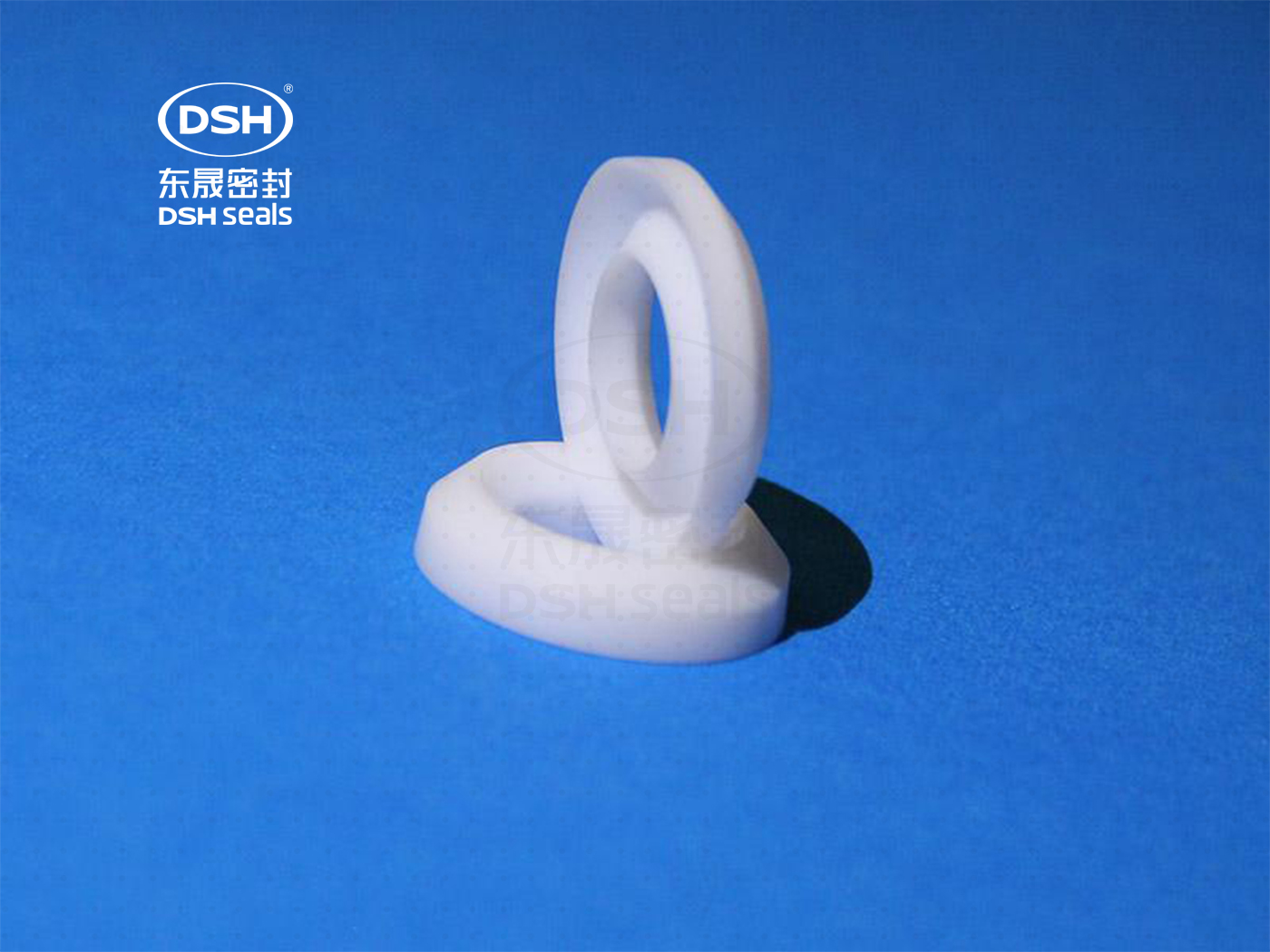

在食品機械的液壓與氣動傳動系統中，V型密封圈（dshmfcom-dshmfqcom）是一種專為往復運動設計的關鍵密封元件。這種截面呈V形的密封件，通常由多個密封環、支撐環和壓環組合使用，通過軸向預緊力使其唇口徑向張開，緊密貼合活塞或活塞桿表面。V型密封圈的核心功能是在高壓往復運動中，有效防止液壓油或其他工作介質從活塞與缸筒的間隙中泄漏。其獨特的自適應磨損補償能力和良好的抗擠出特性，使V型密封圈成為食品機械中高壓、低速工況下保障系統密封完整性、維護生產清潔與安全的重要選擇。

一、PTFE材料賦予的優勢

采用聚四氟乙烯（PTFE）制造的V型密封圈，綜合了材料特性與結構設計的雙重優點。PTFE材料具有已知固體材料中極低的摩擦系數，這顯著降低了V型密封圈在往復運動中的摩擦阻力與磨損，尤其適合對運動平穩性有要求的場合。PTFE卓越的化學惰性，使其對幾乎所有化學介質都呈惰性，這從根本上保證了V型密封圈在接觸復雜介質時的長期穩定性與安全性。此外，PTFE材質V型密封圈質地較軟，具備良好的彈性與填充性，能夠更好地適應配合表面的微觀不平。這些材料特性共同確保了PTFEV型密封圈在嚴苛環境下仍能保持可靠的密封性能。

二、溫度與高壓下的表現

食品加工設備常經歷從低溫冷藏到高溫滅菌的寬溫域環境，這對V型密封圈的耐受能力構成嚴峻考驗。PTFE材質的V型密封圈具備寬廣的工作溫度范圍，可穩定工作在-55℃至+260℃的區間內。這使得V型密封圈不僅能承受低溫環境而不脆化，也能在高溫?zé)崴逑础⒄羝麥缇?/span>SIP）等過程中保持性能，不會軟化或分解。在壓力方面，V型密封圈的典型結構設計使其能夠承受較高的系統壓力。文中所述V型密封圈的設計壓力可達60MPa。這一高壓承載能力使其能夠勝任食品機械中高壓均質機、超高壓滅菌釜等設備的活塞桿或柱塞密封任務，在壓力劇烈波動時仍能保持密封界面的完整性。

三、介質兼容性與低速運動

介質兼容性是V型密封圈選型的基礎。得益于PTFE的化學惰性，此類V型密封圈對所有類型的液壓油，包括礦物油、合成酯、水-乙二醇等，均表現出優異的耐受性，不會發生溶脹或腐蝕。同時，它對水、蒸汽、多種酸、堿及食品級清洗劑也具有極強的抵抗力。在運動適應性上，V型密封圈更適用于低速或中速的往復運動工況。其設計適用的往復運動速度通常不超過0.5米/秒。在這一速度范圍內，V型密封圈的唇口能夠保持良好的跟隨性與潤滑狀態，避免因高速運動產生過多摩擦熱而導致密封失效或過早磨損，非常適合食品機械中大型缸筒的慢速頂推、升降等應用。

四、食品機械應用

將PTFEV型密封圈集成于食品加工設備，精準契合了該行業對衛生、高壓及可靠性的綜合需求。其核心價值在于為高壓往復運動部件提供了一道符合衛生設計原則的動態密封屏障。例如，在超高壓果汁均質機中，V型密封圈能可靠密封高達數百Bar的工藝壓力，防止產品與潤滑介質相互污染。其耐高溫特性確保了整個密封組件能經受住定期的高溫蒸汽清洗，而不影響密封性能與材料安全。因此，在需要高壓、低速、寬溫域且衛生要求嚴格的場景，如大型發酵罐攪拌軸封、液壓閘門缸、物料壓榨設備等，V型密封圈往往是經過驗證的可靠密封解決方案。

五、選型與工況匹配要點

為食品機械的高壓往復系統選擇合適的V型密封圈，必須進行細致的工況匹配分析。首要步驟是確認系統的最高工作壓力及壓力循環特性在60MPa的額定范圍內。其次，需精確評估密封部位經歷的最低與最高溫度，確保其完全處于-55℃到+260℃的安全窗口內。活塞或活塞桿的往復運動速度應不大于0.5米/秒。盡管PTFE介質兼容性極廣，仍需明確所有可能接觸的介質種類。在食品應用的特殊要求下，必須最終核實所選V型密封圈的所有材料組分均獲得相應的食品接觸安全認證（如FDA、EU等）。此外，還需考慮配合表面的加工精度、硬度以及系統的污染控制水平。全面的工況分析是確保V型密封圈實現預期壽命與密封效能的基礎。

東晟密封件（dshmf.com-dshmfqcom）創立于1992年，32年來專注密封技術創新，組建10+余人博士團隊，打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司通過ISO9001、IATF等認證，擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為多家倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。

一、產品定義與功能

國家標準 GB/T 10708.1-2000

《#往復運動橡膠密封圈結構尺寸系列 第1部分：?jiǎn)蜗蛎芊庀鹉z密封圈》

規定了包括V形密封圈在內的往復運動密封圈的結構形式、尺寸系列和公差。這為文章將V型密封圈定義為“往復運動關鍵密封元件”并描述其多環組合使用方式，提供了直接的國家標準依據。

二、PTFE材料性能

化工行業標準

HG/T 2021-2014《#氟橡膠》

標準雖主要針對氟橡膠，但作為高分子密封材料的重要規范，其涉及的耐高溫、耐化學介質等性能測試方法，為評價PTFE材料的穩定性提供了重要的行業參考框架。

三、PTFE材料性能

行業技術資料

《[科普中國]-星型密封圈》

該資料闡釋了唇形密封件（如V型圈）自密封與自適應補償磨損的工作原理，明確指出其磨損后可通過預緊力自動補償。這直接支撐了文章關于V型密封圈“獨特的自適應磨損補償能力”的論述。

四、性能參數

國家標準

GB/T 15242.1-2017

《#液壓缸活塞和活塞桿動密封裝置尺寸系列第1部分：同軸密封件尺寸系列和公差》

該標準是液壓缸往復運動密封裝置的基礎尺寸標準。雖然針對同軸密封件，但其規范的壓力、速度工況參數設計，為理解V型密封圈的工程應用背景提供了通用參照。

五、(通用性能)

國際產品標準

ISO 3601-1:2012

《#流體傳動系統O形圈 第1部分：內徑、截面、公差和尺寸標識代碼》

作為流體傳動密封系統最核心的國際標準之一，其規范的尺寸體系、公差及材料性能要求，是評估包括V型圈在內的各類密封件互換性、可靠性的基礎。文中壓力、溫度等參數需在此類標準框架下驗證。

六、食品安全認證

國際法規 (美國)

美國FDA食品接觸材料法規 21 CFR 177.1550

這是美國食品藥品監督管理局 (FDA) 針對聚四氟乙烯（PTFE） 作為食品接觸材料的專門安全法規。它直接支撐了文章中“必須核實材料獲得FDA認證”的強制性要求，是產品合規的核心依據。

七、食品安全認證

國際標準 (衛生設計) 3-A衛生標準

這是針對食品、飲料和制藥設備衛生設計的權威國際標準。文章所述V型密封圈用于食品機械，其選型與設計理念需符合3-A標準對設備易清潔、防污染等衛生設計原則的要求。
